Oranier Malmö 6 Bekleding van de verbrandingskamer A

Origineel Bekleding van de verbrandingskamer A voor de Houtkachel Oranier Malmö 6 Type 4664-6 und Type 6646

• Er zijn verschillende baksteenbekledingen voor dit model. Oriënteert u zich alstublieft op de hoogte van de zijsteen aan de rechterkant.
• Opvallend aan deze bekleding is de zijsteen aan de rechterkant, met een hoogte van 425 mm.

• 13-delige set

Oranier Malmö 6 Type 4664-6 und Type 6646 Bekleding van de verbrandingskamer Kerngegevens:

• 13 stuks
• Bekleding vuurhaard, bakstenen verbrandingskamer
• Materiaal vermiculiet, skamol, grenamaat

• Bodemsteen voorzijde (135 x 64 x 30 mm), Bodemsteen achterzijde (135 x 81 x 30 mm),
• Bodemsteen links (121 x 281 x 30 mm), Bodemsteen rechts (121 x 281 x 30 mm)
• Zijsteen links (262/280 x 240/425 x 25 mm), zijsteen rechts (262/280 x 240/425 x 25 mm)
• 4-voudig geperforeerde Achterste muur steen links (213 x 240 x 25 mm), 4-voudig geperforeerde Achterste muur steen rechts (213 x 240 x 25 mm)
• Spanningsomleiding onder (420 x 255 x 25 mm), Spanningsomleiding boven (195 x 170/185 x 25 mm)
• Afscherming links (123/215 x 155/380 x 25 mm), afscherming rechts (123/215 x 155/380 x 25 mm), afscherming achter (370 x 225 x 25 mm)

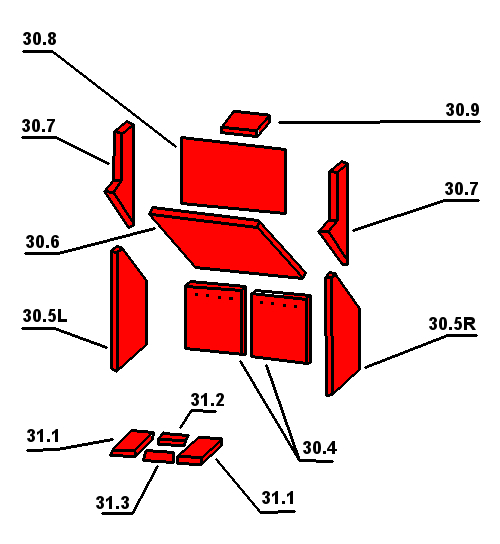

• Posities 31.1, 31.2, 31.3, 30.4, 30.5L, 30.5R, 30.6, 30.7, 30.8, 30.9 in de explosietekening
