Wamsler Etna Bekleding van de verbrandingskamer

Origineel Bekleding van de verbrandingskamer voor de Houtkachel Wamsler Etna

• Als het model voor 2009 is gebouwd / gekocht, worden de 2 achterste muurstenen 6 achterste muurstenen en de twee zijstenen rechts en links worden twee zijstenen rechts en links. De 1-delige spanschijf onderaan werd vervangen door een 2-delige spanschijf onderaan.
• De fabrikant produceert deze stenen alleen voor het Etna-model.
• Voor de Achterste muur steen is een houder voor Achterste muur steen nodig.
• Voor de Spanningsomleiding aan de onderkant is een Spanningsomleiding aan de trapas nodig.

• 16-delige set

Wamsler Etna Bekleding van de verbrandingskamer Kerngegevens:

• 16 stuks
• Bekleding vuurhaard, bakstenen verbrandingskamer

• Materiaal chamotte
• Zijsteen linksonder voorzijde (422 x 174 x 35 mm), zijsteen rechtsonder voorzijde (422 x 174 x 35 mm)
• Zijsteen linksonder achterzijde (422 x 174 x 35 mm), zijsteen rechtsonder achterzijde (422 x 174 x 35 mm)
• Zijsteentje links boven (321 x 123 x 30 mm), zijsteentje rechts boven (321 x 123 x 30 mm)
• Achterste muur steen rechts onder (190/210 x 105 x 30 mm), Achterste muur steen links onder (190/210 x 105 x 30 mm)
• Achterste muur steen links onder midden (106 x 210 x 30 mm), Achterste muur steen rechts onder midden (106 x 210 x 30 mm)
• Achterste muur steen linksboven (190/210 x 210 x 30 mm), Achterste muur steen rechtsboven (190/210 x 210 x 30 mm)
• Spanningsomleiding linksonder (305 x 215 x 35 mm), Spanningsomleiding rechtsonder (305 x 215 x 35 mm)
• Spanningsomleiding midden (373 x 145 mm)
• Afscherming (440 x 90 x 30 mm)

• zonder Achterste muur steen steenhouder
• zonder Spanningsomleiding onder beugel

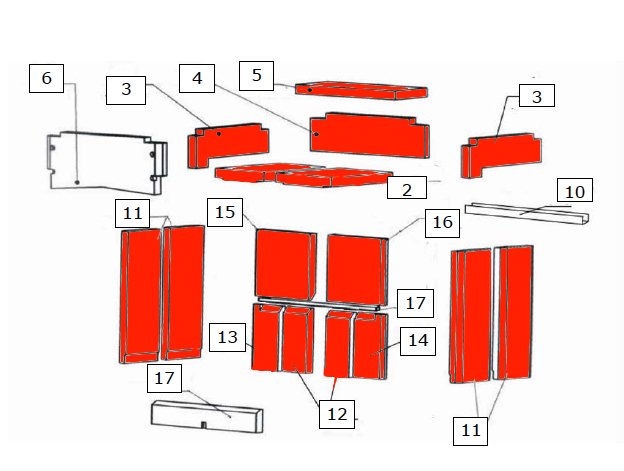

• Posities 2x2, 2x3, 4, 5, 4 x 11, 2x12, 13, 14, 15, 16 in de explosietekening
